方案优势
1.
性价比高：采用DA180+17位磁编电机，性能稳定且极具价格优势

2.
精度高： 重复定位精度，±0.01mm，印刷精度：±0.02mm，印刷速度/周期：<7s

3.
安全性好：自带动态制动功能。平台Z轴电机不带刹车，断电或设备故障时平台缓慢下落，不会快速下跌而损坏设备

锡膏印刷机

锡膏印刷机一般由装版、加锡膏、压印、输电路板等机构组成。它的工作原理是：先将要印刷的电路板固定在印刷定位台上，然后由印刷机的左右刮刀把锡膏或红胶通过钢网漏印于对应焊盘，对漏印均匀的PCB,通过传输台输入至贴片机进行自动贴片。

XCTIMES采用DA180+17位磁编电机，性能稳定且极具价格优势；驱动器自带动态制动功能，Z轴不带刹车缓慢下降，对机械不冲击；支持龙门同步功能，使机械更简单。自带陷波器，设备高响应不振动。

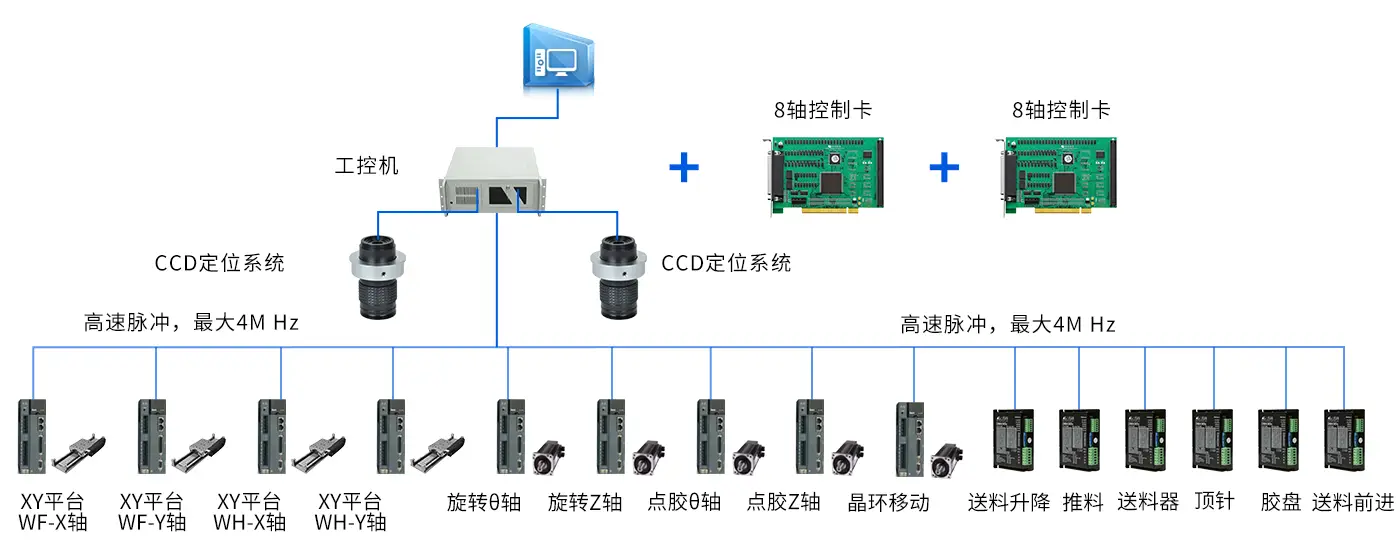

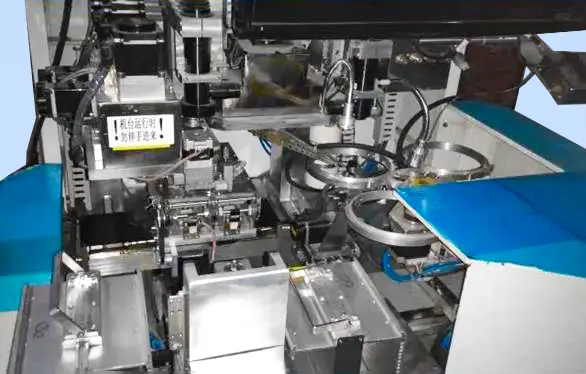

固晶机

LED固晶机是一种将LED晶片从LED晶片盘吸取后贴装到PCB上，实现LED晶片的自动健合和缺陷晶片检测功能的、高精度、高效率的自动化生产设备。

XCTIMES DA300驱动直线电机,定位精度高，响应快，高度贴合固晶机的要求。

方案优势
1
电机响应速度快：旋转轴0-90度电机运行时间≤30ms、伺服整定时间＜5ms

2
同步性能好：旋转轴中空电机结构使旋转z轴与顶针轴同步

3
定位精度高：贴合重复定位精度＜±10um

4
参数一致性好：一套参数适应各种规格产品，换型方便

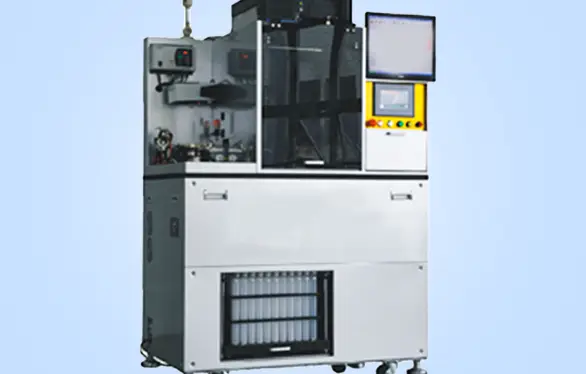

分光机

LED分光机，即通过对LED发出光的波长（颜色）、光强、电流电压大小进行分类筛选的机器。

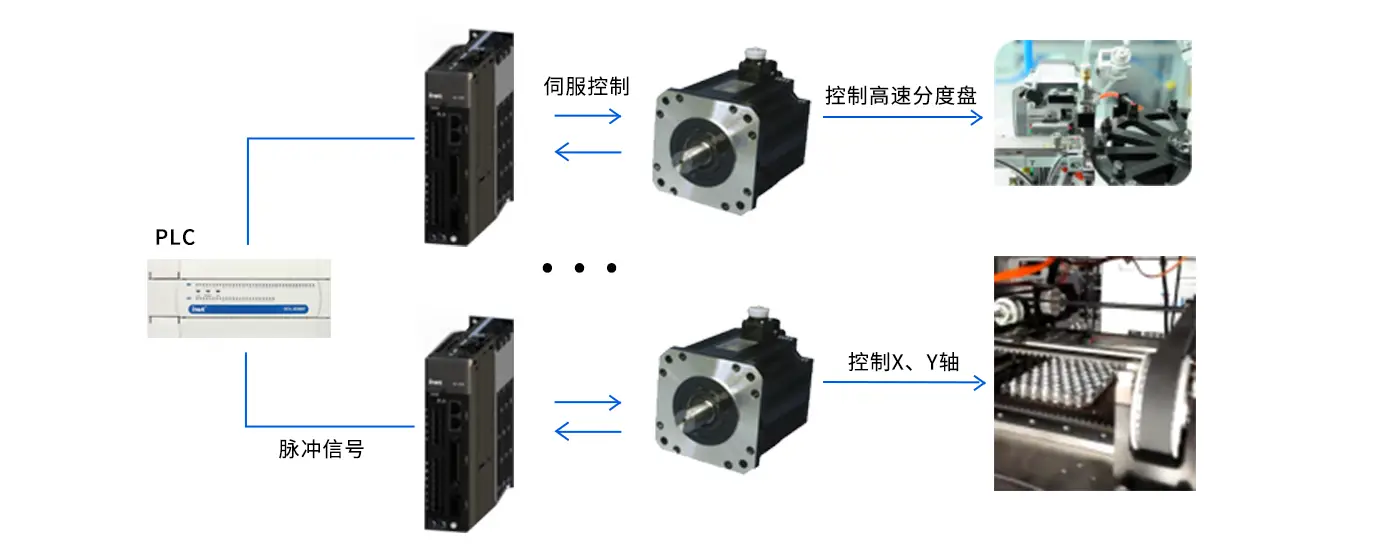

深入了解了LED分光机的工艺需求后，针对转盘惯量大、对刚性要求高的特点，英威腾通过科学精确的计算，开创性的为该行业定制了专用马达算法，并选用了DA200系列高性能伺服驱动器以满足并超过客户预期效果。

LED分光机对位置精度及响应时间要求非常苛刻。在整个机台中，关键有两个工位：转盘轴和检测轴。转盘轴要求高刚性、高速度、高响应，其他伺服品牌选送的一般为750W轻惯量的马达，刚性提升空间有限。XCTIMES通过科学精确的计算，开创性的为该行业定制了专用马达，并选用了DA200系列高性能伺服驱动器配合先进的算法，以满足并超过客户预期效果。通过定制化的大扭矩伺服马达，使得该轴的刚性有了显著的提升，静止时（serve on）用手触摸，没有任何振感，客户对这个效果非常满意。XCTIMES选用的DA200系列伺服搭配23Bit（8388608PPR）绝对值编码器，可以满足设备高精度定位控制和稳低速运转时的应用需求。实际调试的结果是指令时间11.875ms，转盘轴伺服定位完成13ms，整定时间不到2ms,滞留脉冲为0个pulse,好过客户要求的整定时间5ms,位置误差2个pulse。

方案优势

  • 1

    根据LED分光机定制了转盘轴算法，使能静止时设备任何振感

  • 2

    搭配23Bit绝对值编码器，可以满足设备高精度定位控制和稳低速运转时的应用需求

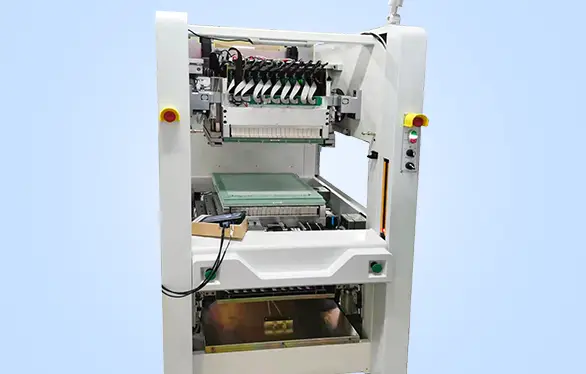

PCB检测机

PCB检测机是一种用于检测印刷电路板（PCB）问题的测试设备。其原理基于PCB上的导线、过孔、连接器等元件的电气特性，通过施加信号和测量响应来检测PCB上的缺陷和问题。

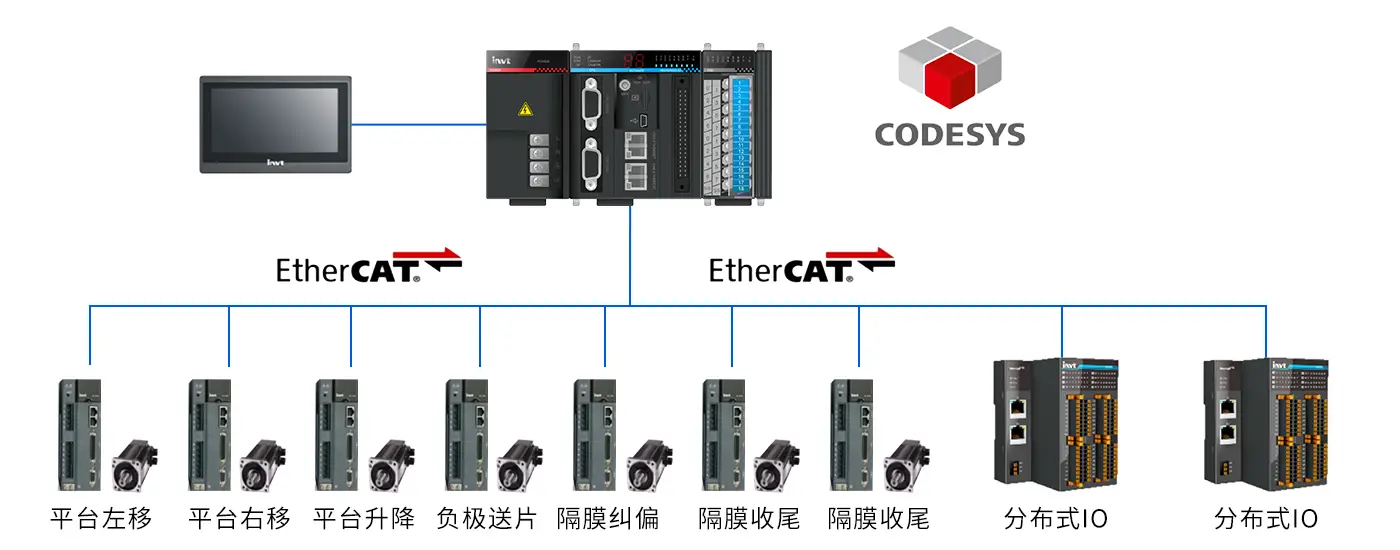

XCTIMES可提供PLC+伺服整套解决方案，可给客户提供定制化的功能。

方案优势

  • 1

    维护性好：1个AX系列PLC

  • 2

    安装简单：总线方案替换原脉冲方案，节省配线并减少装配时间

  • 3

    可靠性高：网线连接取代原来航空插头连接，既方便拆机运输又提高可靠性

  • 4

    参数一致性好：一套参数适应各种规格产品，换型方便

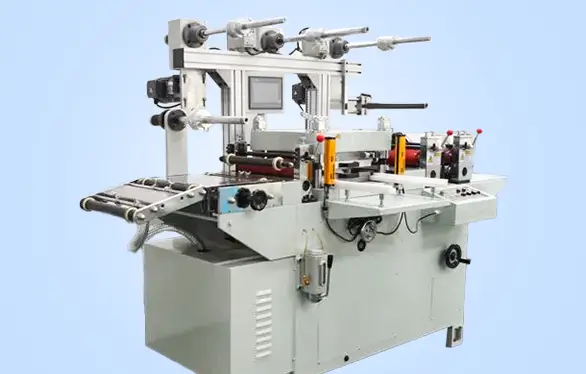

平刀模切机

平刀模切机主要用于相应的一些非金属材料、不干胶、EVA、双面胶、电子、手机胶垫等的模切、压痕和烫金作业、贴合。模切机设备主要客户为手机厂商，其利用钢刀、五金模具、钢线，通过压印版施加一定的压力，将印品或纸板轧切成一定形状。

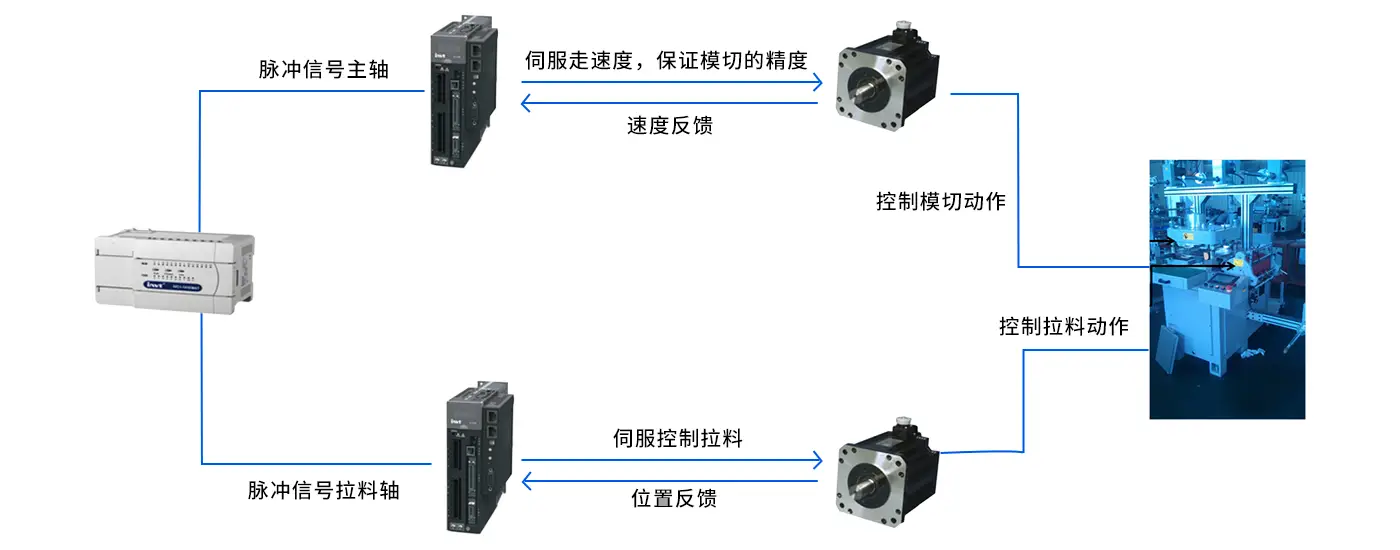

XCTIMES DA200伺服电机替代传统普通电机主轴，速度更快且启停更加平稳，安装快捷省人工。拉料轴采用DA200伺服高响应性能，配置23位高精度编码器，有效提高产品精度。

方案优势

  • 1

    安装便捷：用伺服电机改变传统离合器结构，大幅度缩短人工工时约70%

  • 2

    效率高：膜片产能由原来的200片/分钟提高到300片/分钟

  • 3

    精度好：使用高精度23位编码器电机充分保障产品的一致性和精度，速度300片/分钟内，精度达到正负5丝内，且非常稳定

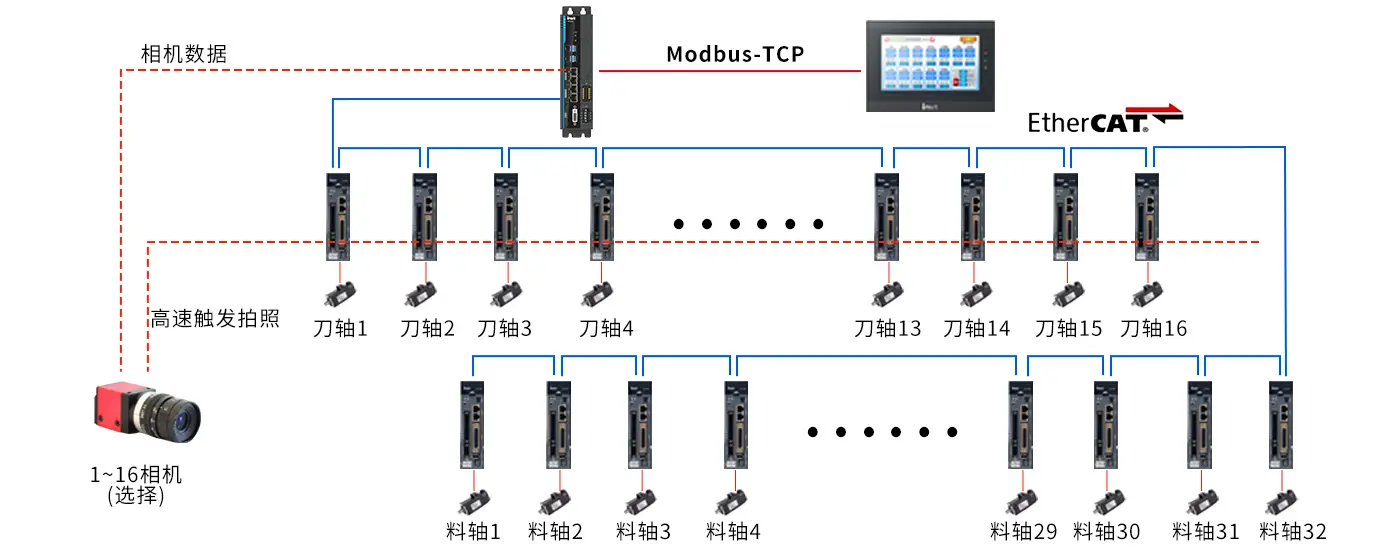

方案优势

  • 1

    张力波动小：转矩波动一职功能使张力控制更加稳定。

  • 2

    拍照响应快：伺服高速比较，取代原有色标传感器触发拍照，SPO功能使伺服内部处理纠偏，并由FPGA控制DO输出，周期最小达到12.5微秒，从而使拍照精度高，拍照抖动小。

  • 3

    抗干扰力强：伺服编码器后盖处增加金属屏蔽层有效减小材料静干扰。

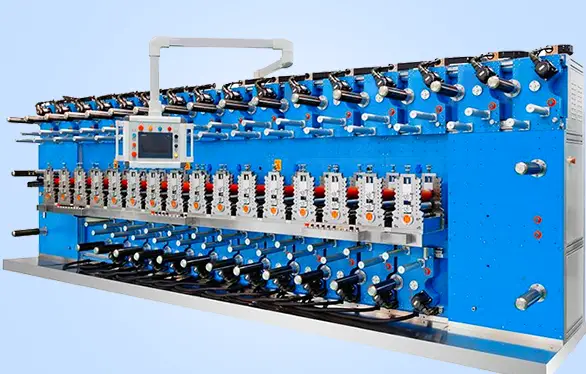

圆刀摸切机

圆刀模切机又称多工位轮转模切机，简称轮转机，俗称圆刀机、滚刀机。它以滚刀的形式连续旋转模切加工，主要用于一些非金属材料、不干胶、EVA、双面胶、电子、手机胶垫等的模切生产，是模切机中生产效率最高的设备之一，模切的产品广泛应用于手机、电脑、液晶显示器、数码相机、LCD背光源、医疗、生活用品等领域。

XCTIMES方案精度高、速度快；可根据设备工艺要求定制开发专用功能，提高产品竞争力的同时，降低了PLC的要求；相比进口品牌，大幅降低了客户设备成本。

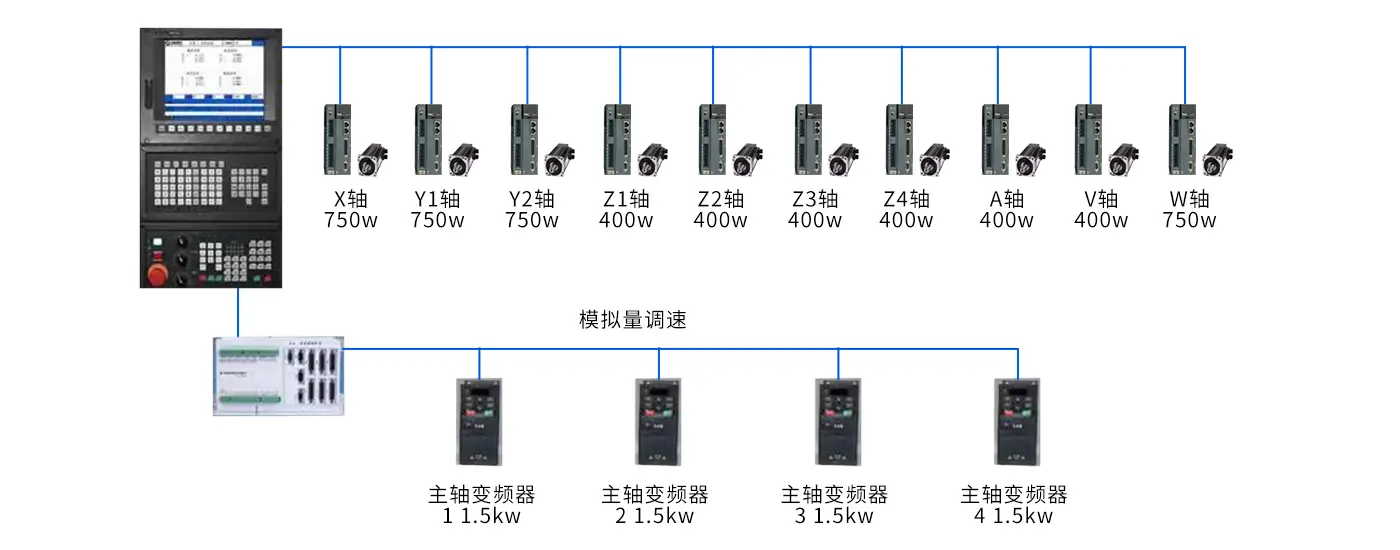

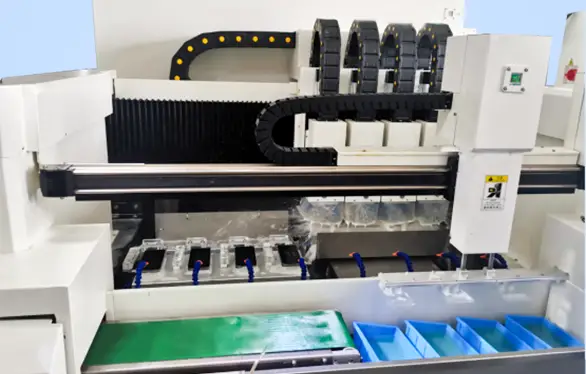

玻璃精雕机

玻璃精雕机作为数控机床的一种，应用于超薄玻璃的精细加工，比如手机屏幕玻璃。其对伺服要求高响应、高精度、高可靠性。

XCTIMES根据玻璃精雕机工作环境增强了产品的防护等级，提高产品稳定性；伺服可高增益工作而不共振现象。

方案优势

  • 1

    高防护等级：电机、动力线接头、编码器接头均采用IP67设计，防灰、防喷水、防护短暂浸泡

  • 2

    负载惯量识别：具备在线和离线两种惯量辨识模式，自动辨识系统内部增益参数，缩短系统整定时间

  • 3

    自动陷波滤波器：高增益，高响应，大幅提高系统跟随性和同步性，加工效果无限接近设计的图形

  • 4

    专用主轴变频器：保障不过温的情况下采用了无风扇自然散热方案，减少水雾入侵驱动器内部，损坏器件

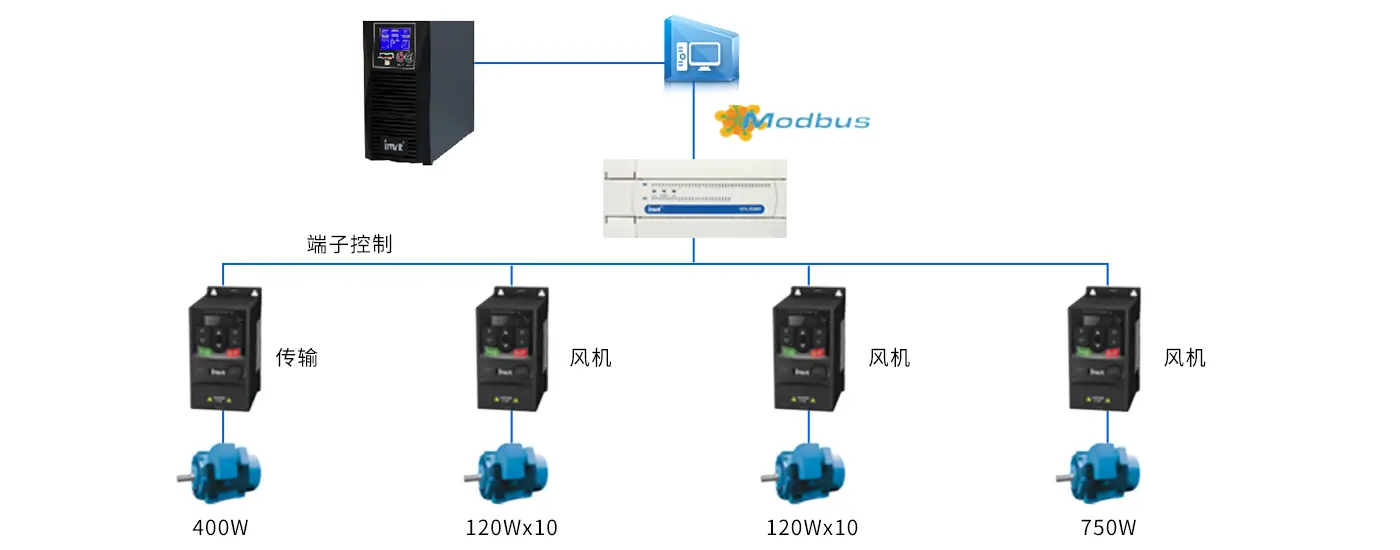

回流焊

回流焊将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。

XCTIMES可为回流焊提供稳定可靠的PLC、HMI、UPS电源、变频器产品，产品在回流焊设备已成熟应用多年。

方案优势

  • 1

    UPS电源智能保障：1000VA大容量电源输出功率因数高达0.9，过压、短路、过温等多重智能保护

  • 2

    变频器控制稳定：风机风量稳定10m³/min, 网带传输速度120mm/min平稳振动

  • 3

    过载保护时间快：变频器过载保护时间可设定参数到10s, 网带传输受阻过载保护, 10s内停止运行保护PCB工件不受损伤

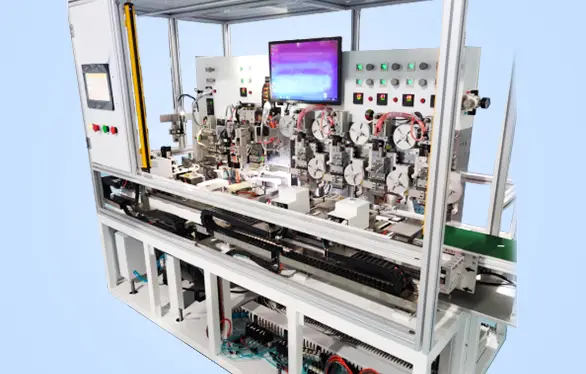

绑定机

邦定机是将器件精确定位于LCD玻璃之上并进行热压固定的装置。XCTIMES可提供PLC、伺服系统及直线电机驱动方案，方案定位精度高、响应快。

方案优势

  • 1

    点位运动速度快：伺服电机额定3000r/min, 瞬间最高转速高达5000r/min

  • 2

    灵活可靠：EtherCAT总线方案既保证了关键工位的可靠性，又兼顾了高速精准定位

  • 3

    效率保证：EtherCAT总线100M/S传输速度，并且兼容性强，生产效率960PPS/H,LCD面板上料取料手、CCD相机对位、热压绑定三者之间的协调控制有效提升效率，可达15s/片（单工位计算）
